1）鉆井工程
第二采氣廠2024年產能建設工程部署產能20.54×108m3/a，新建氣井479口（直井425口、水平井54口），新建井場168座。
2）站場工程
（1）新建集氣站場2座：分別為米-9集氣站、神-5集氣站。
①米-9集氣站：主要新建設備設施包括進站截斷清管區、清管發送區、集氣截斷區、集氣一體化集成裝置2套、DTY1250壓縮機2臺、采出液緩沖罐1具、采出液外輸泵橇1套、火炬1具、電控一體化集成裝置1座、燃?xì)獍l(fā)電機橇1座等。
②神-5集氣站：主要新建設備設施包括進站截斷清管區、清管發送區、集氣截斷區、集氣一體化集成裝置1套、DTY1250壓縮機1臺、采出液緩沖罐1具、采出液外輸泵橇1套、火炬1具、電控一體化集成裝置1座、燃?xì)獍l(fā)電機橇1座等。
（2）新建米-5鉆試返出液處理站1座：主要新建設備設施包括鉆試返出液處理裝置1套、移動橇裝返出液處理裝置1套，原水罐3座、凈化水罐2座、200m3/d注水系統1套，改造回注井1口等。
（3）改造及擴建站場具體內容如下：

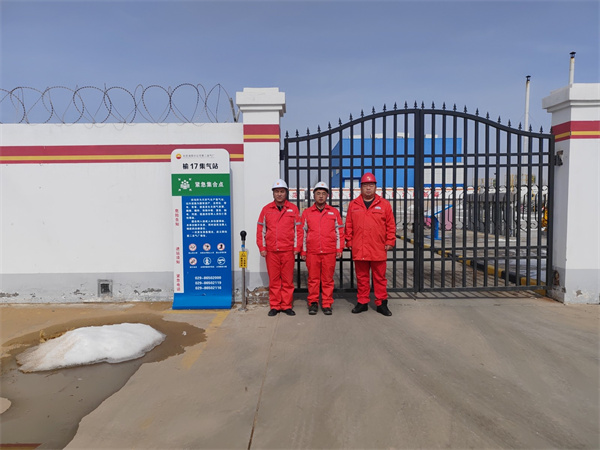

①榆-17集氣站改造：將外輸管線接入三廠村增壓站壓縮機進口管線，實現榆-17集氣站增壓功能。
②洲-3集氣站擴建：擴建PN6.8 DN1500生產分離器1具。
③神木天然氣處理廠擴建：擴建PN40 DN350清管收球筒1具，擴建截斷閥室PN40 DN350截斷區1處，擴建采出液處理區新建采出液計量裝置1套。
④米-7集氣站擴建：擴建PN68 DN1500過濾分離器1座。
⑤米-6集氣站擴建（新建增壓區）：新建DTY1600壓縮機2具，新建管殼式換熱器2具，新建雙筒式閃蒸分液罐1具，新建電控一體化集成裝置1具，新建燃?xì)獍l(fā)電機1具等。
⑥長慶油田天然氣管道摻氫輸送示范工程（榆-9增壓站擴建）
a）已建榆-9增壓站擴建內容：擴建CL150 DN400氫氣清管接收筒1具；擴建氫氣壓縮機1000kW 1臺；擴建氫氣壓縮機變頻橇1座；擴建空壓制氮一體化裝置1套；擴建100×104Nm3/d三甘醇脫水橇2具；擴建80×104Nm3/d管板式換熱器3具。
b）站外：在已建榆-9增壓站東南方向約260m處新建摻氫平臺，該平臺內新建主要內容有高壓高鋼級輸氫管材區1處；摻氫裝置區1處；在役管線適應性分析及分層區1處；新建DN150 H=15m放散管1具。
c）新建輸氫管線1條，材質為L245NS無縫鋼管，管道規格為D406.4×6.4mm，管線長3.8km。
⑦榆9、榆16、洲2、洲-3、洲-9、洲-13、榆-21集氣站簡化改造：對7座集氣站進行流程簡化，停運7座集氣站已建24臺加熱爐，同時將總機關區壓變與進站區截斷閥聯鎖，對總機關區進行超壓保護。
⑧洲1、洲2及洲5站改造：更換原DN150火炬3具，新建帶旋風分離火炬3具，各集氣站放空火炬區圍欄內配套新建污水池1座，共計3座。
⑨神-6集氣站改造：對采出液緩沖罐閃蒸氣進行回收治理，在站內設置1套閃蒸氣回收裝置。
⑩天然氣處理廠改造（4座）：對神木天然氣處理廠、神木第二天然氣處理廠、榆林天然氣處理廠、米脂天然氣處理廠采出水處理系統VOCS治理。
3）集輸管線
（1）集氣干線
神-5集氣站～神木天然氣處理廠集氣干線。管線規格L360N-355.6×6.3/7.1，設計壓力4.0MPa，設計長度27.6km。
（2）聯絡線
新建米-9集氣站~米-9清管站聯絡線，管線規格L245N-273×7，設計壓力4.0MPa，設計長度0.53km。
（3）采氣管道及注醇管線
①榆林氣田南區：新建采氣管線69.8km，規格為L245N-114×6（17km）、L245N-89×5（38.9km），L245N-76×5（10km），L245N-60×5（3.9km）；注醇管線69.8km，規格為L245N-27×4。
②子洲氣田：新建采氣管線173km，規格為L245N-114×7（13km）、L245N-89×5（19km），L245N-76×5（100km），L245N-60×5（41km）；注醇管線200km，規格為L245N-27×4。
③米脂氣田：新建采氣管線184.5km，規格為L245N-168×6（43km）、L245N-114×5（60km）、L245N-89×5（32km），L245N-76×5（15km），L245N-60×5（34.5km）；注醇管線28km，規格為L245N-27×4。
④神木氣田：新建采氣管線151.5km，規格為L245N-168×5（45.7km）、L245N-114×5（71.9km）、L245N-89×5（33.9km）。
（4）采出液管線
①新建神-5集氣站~神木處理廠采出液管線，內徑65mm，設計壓力6.4MPa，設計長度27.6km。
②新建米-9集氣站~米-9清管站采出液輸送管線，管線設計壓力6.4MPa，內徑50mm，長度0.53km，輸送介質為采出液，管線使用非金屬管道。
③新建洲12-11井場至洲19集氣站采出液管線，管線設計壓力6.4MPa，內徑65mm，長度12.2km，輸送介質為采出液，管線使用非金屬管道。
（5）注水干線
①新建注水干線3.8km，內徑50mm，PN250。
4）公用工程及輔助生產設施：自控儀表、通信、防腐保溫、消防、供配電、建筑與結構、道路等。
5）安全管理及應急管理
|
